버켓 엘리베이터는 사료 제조공정에서 원료를 위층으로 올리는 데 가장 효율적인 수직 이송 설비입니다. 본 글에서는 버켓 엘리베이터의 구조와 작동원리, 장점과 주의사항까지 실무 중심으로 정리해 이해를 돕고자 합니다.
1. 버켓 엘리베이터의 구조 구성 요소
버켓 엘리베이터(Bucket Elevator)는 사료 제조, 곡물 저장, 시멘트 산업 등에서 분말이나 입상 물질을 수직 방향으로 운반하는 데 널리 사용되는 핵심 설비입니다. 특히 공장이 여러 층으로 구성되어 있거나, 원료를 혼합기 또는 저장빈 상부로 이송할 필요가 있을 때 없어서는 안 될 장비입니다.
기본적인 구조는 크게 다음의 여섯 가지로 구성됩니다.
① 버켓(Bucket) – 자재를 담아 수직으로 들어 올리는 통 모양의 운반 부품입니다. 재질은 철, 스테인리스, 폴리에틸렌 등이 있으며, 이송하는 자재의 종류에 따라 내열성, 내마모성이 요구됩니다.
② 벨트 또는 체인(Belt/Chain) – 버켓이 일정 간격으로 부착되는 주 이송체입니다. 벨트식은 경량, 체인식은 고하중에 적합합니다.
③ 헤드 풀리(Head Pulley) – 상단 구동부로, 모터의 회전력을 받아 벨트 또는 체인을 회전시킵니다.
④ 테일 풀리(Tail Pulley) – 하단 장치로, 자재의 투입구가 위치하며, 벨트의 회귀를 도와줍니다.
⑤ 케이싱(Casing) – 전체 장치를 감싸는 밀폐 구조물로, 이물질 유입을 방지하고 먼지 확산을 막습니다.
⑥ 텐션 조절 장치 – 벨트나 체인의 장력을 유지해 슬립 현상이나 처짐을 방지합니다.

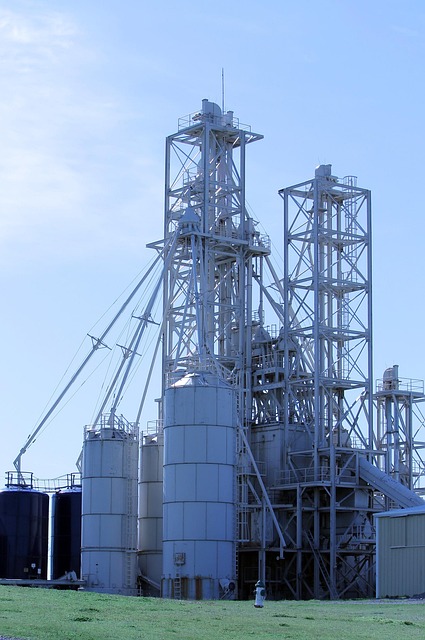

버켓 엘리베이터는 대부분 **수직 또는 거의 수직에 가까운 경사(70도 이상)**로 설치됩니다. 이러한 구조 덕분에 좁은 공간에서 높은 위치까지 많은 양의 자재를 이송할 수 있는 강점을 지닙니다. 실제 사료공장에서는 분쇄된 곡물, 배합 전 원료, 완제품 펠릿 등을 혼합기, 저장호퍼, 포장라인 상부로 이동시키는 데 사용됩니다.
한편, 최근에는 스마트 센서가 적용된 버켓 엘리베이터도 늘고 있습니다. 벨트의 장력 상태, 모터 부하, 진동 등을 실시간으로 감지해 고장을 예방할 수 있으며, 이는 전반적인 생산 안정성과 유지보수 효율을 높여줍니다.
2. 작동 원리와 이송 방식의 특징
버켓 엘리베이터의 작동 원리는 생각보다 단순하지만, 이를 정밀하게 구현하기 위해서는 기계적 설계와 정밀 제어가 함께 작동해야 합니다. 기본적으로는 순환 벨트 또는 체인에 부착된 버켓이 자재를 퍼 올려 상부에서 배출하는 방식입니다.
하단 테일 풀리 근처의 **투입구(Feeding Port)**에 자재가 공급되면, 회전 중인 벨트 또는 체인에 부착된 버켓이 이를 바닥에서 퍼 담습니다. 이후 버켓은 벨트의 회전 방향을 따라 수직으로 이동하며, 상단 구동부까지 자재를 운반합니다. 상단에 도달하면, 중력(Gravity) 또는 **원심력(Centrifugal Force)**에 의해 자재가 버켓에서 떨어져 **배출구(Discharge Port)**를 통해 다음 공정으로 이송됩니다.
이송 방식에는 크게 중력 배출(Gravity Discharge)과 원심 배출(Centrifugal Discharge) 두 가지가 있습니다.
중력 배출식은 버켓이 천천히 회전하며 상단에서 자재를 떨어뜨리는 방식으로, 파손되기 쉬운 자재나 분말 이송에 적합합니다. 사료 원료나 배합 전 곡물 등 비교적 섬세한 원료 이송에 많이 사용됩니다.
원심 배출식은 버켓 회전 속도를 빠르게 하여 자재를 원심력으로 튕겨내듯 배출하는 방식으로, 빠른 이송이 가능하고 대용량 처리에 효과적입니다. 다만 입자가 작은 자재의 경우 비산이나 손실이 발생할 수 있어 주의가 필요합니다.
버켓 엘리베이터의 핵심은 정확한 속도 제어와 장력 유지입니다. 속도가 너무 빠르면 자재가 흘러내리거나 벨트가 미끄러질 수 있고, 너무 느리면 처리량이 떨어지게 됩니다. 이 때문에 인버터 제어를 통해 가속 및 감속을 제어하고, 장력 센서를 활용해 벨트 이탈이나 슬립을 방지하는 설계가 적용됩니다.
또한 작동 중에는 자재가 고르게 공급되도록 피더(Feeder) 또는 셔터 게이트와 연동되며, 이는 과급 또는 공회전 문제를 방지하는 역할을 합니다. 정밀 제어가 가능한 현대식 버켓 엘리베이터는 자동화 생산라인의 필수 요소로 자리 잡고 있습니다.
3. 설치 및 운영 시 고려할 점과 유지관리
버켓 엘리베이터는 강력한 수직 이송 능력을 갖춘 장비이지만, 그만큼 정확한 설치와 체계적인 운영 관리가 중요합니다. 특히 사료 제조와 같이 자재가 다양한 성상(입자 크기, 습도, 점도 등)을 가진 경우, 그 특성을 반영한 설계와 유지관리가 필요합니다.
첫째, 자재의 입도와 형상은 장비 선택의 기준이 됩니다. 파쇄된 곡물이나 펠릿은 대부분 무리 없이 이송되지만, 점착성 물질이나 습기가 많은 자재는 버켓 내부에 잔류하거나 막힘 현상을 유발할 수 있습니다. 이 경우 라이닝 처리된 버켓이나 진동식 배출구를 적용해 문제를 예방할 수 있습니다.
둘째, 운전 속도와 배출 각도 조절도 중요합니다. 속도가 과도하게 빠르면 자재 손실과 분진 발생이 심화되며, 배출이 고르지 않을 수 있습니다. 적절한 회전 속도와 경사 각도를 유지하는 것이 생산성과 품질 안정성을 확보하는 핵심입니다.
셋째, 정기적인 유지보수가 필요합니다. 벨트의 장력 조절, 체인 윤활, 버켓의 마모 상태 점검, 풀리 축의 정렬 상태 등은 월간 또는 분기 단위로 점검해야 하며, 이상 소음이나 진동 발생 시 즉시 정비에 들어가야 합니다. 특히 사료 생산시설은 분진이 많아, 이물질 누적 방지와 청소의 용이성도 설계 시 고려되어야 합니다.
넷째, 안전장치 확보도 필수입니다. 벨트 파손, 체인 이탈, 모터 과열 등의 사고를 예방하기 위해 비상 정지 버튼, 정전 감지기, 오버로드 차단 장치 등을 필수로 설치해야 합니다. 또한 작업자와 장비 간 간섭을 최소화하기 위해 케이싱 커버 및 안전 가이드라인도 반드시 적용해야 합니다.
마지막으로, 설비 기록 관리와 운영 이력 추적도 중요합니다. 최근에는 IoT 기반의 스마트 모니터링 시스템을 도입해 진동, 온도, 회전수, 운전 시간 등을 자동으로 기록하고, 고장을 사전에 감지할 수 있는 시스템이 점차 확대되고 있습니다.
이처럼 버켓 엘리베이터는 높은 성능만큼이나 섬세한 관리와 기술적인 대응이 필요한 설비이며, 현장에 맞는 설계와 정기적인 점검을 통해 생산라인의 안정성과 효율을 극대화할 수 있습니다.
결론
버켓 엘리베이터는 사료 제조공정에서 빠르고 안정적인 수직 이송을 담당하는 핵심 설비입니다. 구조와 원리를 정확히 이해하고, 자재 특성에 맞춘 설계와 정기적인 유지관리를 병행하면 생산 효율성과 안전성을 모두 확보할 수 있습니다.
