스크류 컨베이어는 다양한 산업 현장에서 분말, 펠릿, 슬러리 형태의 소재를 이송하는 데 활용되는 대표적인 설비입니다. 이 글에서는 스크류 컨베이어의 기본 구조, 작동 원리, 그리고 실제 사용 시 장점과 단점에 대해 구체적으로 설명합니다.
1. 스크류 컨베이어의 기본 구조와 작동 원리

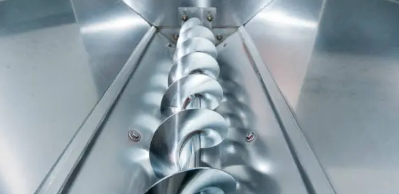

스크류 컨베이어(Screw Conveyor)는 **회전하는 나선형의 블레이드(스크류 또는 헬리컬 플라이트)**를 통해 분말, 과립, 슬러리 상태의 소재를 일정 방향으로 이송하는 설비입니다. 원리는 간단합니다. 모터가 축을 회전시키면 나사처럼 생긴 블레이드가 내부에 있는 원료를 밀어내듯 앞으로 보내는 방식입니다. 이런 구조적 간단함과 내구성 덕분에 수많은 산업 분야에서 널리 사용되고 있습니다.
기본 구성은 크게 ① 드라이브 유닛(모터 및 감속기), ② 스크류 축 및 플라이트(나선 날개), ③ 케이스(호퍼 또는 파이프 형태), ④ 베어링 및 샤프트 지지 장치, ⑤ 투입구 및 배출구로 나뉩니다. 드라이브 유닛은 회전력을 전달하고, 스크류 플라이트는 소재를 앞으로 밀며, 케이스는 외부로부터 보호하는 동시에 소재가 누락되지 않도록 밀폐 역할을 수행합니다.
스크류 컨베이어는 수평, 경사, 수직 이송이 모두 가능하다는 점에서 다른 컨베이어보다 활용도가 높습니다. 수평 상태에서 가장 흔하게 사용되며, 20~30도 경사까지는 특별한 구조 보완 없이도 안정적인 이송이 가능합니다. 일부 설계에서는 수직 이송까지 지원하며, 이 경우에는 중간에 트러퍼 또는 푸셔를 추가해 소재 흐름을 도와줍니다.
재질도 상황에 맞게 선택됩니다. 스테인리스, 탄소강, 합성수지 등으로 제작되며, 식품, 사료, 제약 산업에는 위생관리가 용이한 스테인리스가 주로 사용됩니다. 내부 표면은 마찰을 줄이고 잔류를 최소화하기 위해 폴리싱(연마) 처리가 되어 있는 경우가 많습니다.
스크류 컨베이어는 구조가 단순하면서도 신뢰성이 높고, 유지관리도 쉬운 설비이기 때문에, 사료 제조, 시멘트 생산, 폐수 처리, 곡물 저장 등 다양한 산업 현장에서 매우 유용하게 쓰입니다.
2. 스크류 컨베이어의 주요 장점
스크류 컨베이어는 오랜 역사와 함께 수많은 산업 현장에서 입증된 신뢰성 높은 설비입니다. 실제로 사료, 화학, 농업, 식품, 건설, 시멘트, 플라스틱, 폐수 처리 시설까지 매우 다양한 분야에서 활용되며, 그만큼 명확한 장점을 가지고 있습니다.
첫째, 구조가 단순하고 설비가 견고합니다. 복잡한 구동계가 없이 모터와 축만으로 작동하기 때문에 고장이 적고, 유지보수가 간편합니다. 특히 밀폐형 구조는 먼지나 유해가스가 외부로 노출되지 않도록 해주며, 작업 환경을 청결하게 유지하는 데 유리합니다.
둘째, 설치 공간과 레이아웃에 유연하게 대응할 수 있습니다. 스크류 컨베이어는 수평, 수직, 경사 등 다양한 방향으로 설치가 가능하며, 모듈형 설계를 통해 필요에 따라 길이 연장 또는 축소가 가능합니다. 이는 공장의 구조나 자재 흐름 동선에 따라 최적화된 설비 구성이 가능하다는 것을 의미합니다.
셋째, 정량 공급이 용이하다는 점도 큰 강점입니다. 일정 속도로 회전하는 스크류의 특성상 이송량을 쉽게 예측할 수 있고, 이를 바탕으로 공정 자동화나 계량 시스템 연동에도 용이합니다. 특히 사료나 식품 원료처럼 배합 비율이 중요한 생산 현장에서는 정량 이송이 매우 중요한 품질 요소입니다.
넷째, 다양한 재질 선택이 가능해 적용 범위가 넓습니다. 스테인리스는 위생이 중요한 산업에 적합하며, 고온이나 고마찰 환경에서는 내열성 합금강을 선택할 수 있습니다. 내부 코팅이나 플라스틱 라이닝 처리도 가능해, 부식성 물질이나 점착성이 있는 물질도 무리 없이 다룰 수 있습니다.
마지막으로, 설비 비용이 비교적 저렴한 것도 장점입니다. 같은 길이 기준의 벨트 컨베이어나 버킷 엘리베이터에 비해 제작비가 낮고, 정비 인력도 별도로 요구되지 않기 때문에, 중소형 사업장이나 자동화 도입 초기 단계에서도 부담 없이 채택할 수 있는 장비입니다.
이처럼 스크류 컨베이어는 비용 효율성과 실용성, 확장성, 위생성이라는 다방면의 장점을 갖춘 설비로, 이송이 필요한 거의 모든 생산 공정에 적용 가능한 매우 유용한 장비입니다.
3. 스크류 컨베이어의 단점과 개선 고려사항
아무리 실용적인 설비라도 단점이 없을 수는 없습니다. 스크류 컨베이어 역시 특정 조건이나 공정에서는 한계를 보일 수 있으며, 이런 부분을 정확히 이해하고 보완하는 것이 효율적인 운영의 핵심입니다.
첫째, 마모와 마찰에 의한 부품 수명 단축입니다. 스크류 컨베이어는 내부에서 원료와 금속 간 마찰이 지속적으로 일어나기 때문에, 장기 운전 시 스크류 플라이트가 마모되거나 변형될 수 있습니다. 특히 연마성이 강한 원료(예: 석회, 모래, 광물성 사료)를 다루는 경우 마모 속도가 더 빨라지며, 이로 인해 정기 점검과 부품 교체가 필수적으로 요구됩니다.
둘째, 점착성 재료나 수분이 많은 재료 이송에 어려움이 있을 수 있습니다. 습한 사료, 슬러리, 오일 함량이 높은 혼합물은 스크류 내부에 들러붙거나 축적될 수 있으며, 이로 인해 이송 효율이 저하되거나 막힘 현상(clogging)이 발생할 수 있습니다. 이런 경우에는 라이닝 코팅, 가열 설비 부착, 자세한 속도 제어 등을 통해 해결할 수 있습니다.
셋째, 이송 거리 및 용량의 한계도 존재합니다. 스크류 컨베이어는 일반적으로 수십 미터 이상 연장하면 동력 손실이 발생하고, 내부 마찰이 커지며, 이송량도 줄어드는 경향이 있습니다. 따라서 장거리 이송에는 벨트나 버킷 시스템과 병행 운용하는 것이 보다 효율적일 수 있습니다.
넷째, 에너지 효율이 낮을 수 있다는 지적도 있습니다. 특히 고속 회전으로 많은 양을 이송할 경우, 동력 손실과 열 발생이 동반되어 운영 비용이 증가할 수 있습니다. 이를 보완하기 위해 최근에는 인버터 제어, 에너지 효율형 감속기 적용 등이 이루어지고 있습니다.
마지막으로, 스크류 컨베이어는 기본적으로 폐쇄형 구조이기 때문에 내부 상태를 실시간으로 모니터링하기 어렵다는 단점이 있습니다. 이는 고장이 발생했을 때 문제 지점을 신속하게 파악하기 어렵다는 뜻이며, 이를 개선하기 위해 센서 부착, 진동 감지, 자동 정지 기능 등의 기술이 점차 도입되고 있습니다.
이러한 단점들은 충분한 사전 설계, 정기적인 유지보수, 스마트 기술의 도입을 통해 대부분 해결 가능하며, 스크류 컨베이어의 효율적인 활용을 위해 반드시 고려해야 할 요소입니다.
스크류 컨베이어는 구조가 단순하면서도 다양한 원료 이송에 적합한 효율적인 설비입니다. 장단점을 명확히 이해하고, 사용 환경에 맞는 개선책을 병행한다면 생산성과 품질 모두를 만족시키는 핵심 장비로 자리 잡을 수 있습니다.
